プロダクト細部
起源の場所: 中国
ブランド名: Rexroth
モデル番号: 4WRTE
支払及び船積みの言葉
最小注文数量: 1
価格: NIGOTIATION
パッケージの詳細: 標準ボックス
受渡し時間: 15 営業日
支払条件: T/T
供給の能力: 1000/月
使用: |
オイル,水力ピストンポンプ |
適用する: |
水力システム,水力ポンプ,蒸発器 |
構造: |
ピストンポンプ,水力ポンプ |
パワー: |
液体 |
圧力: |
高血圧 その他 |
燃料: |
水力,オイル |
理論: |
回転ポンプ,軸流量ポンプ,水力ポンプ |
標準または非標準: |
スタンダード |
色: |
ブラック 顧客の要求 |
材料: |
鋳鉄、鋳造物/鋼鉄/青銅色/延性がある鉄等 |
製品名: |
液圧ポンプ 本物のレックスロット液圧ギアポンプ |
保証: |
1 年 |
条件: |
100%newのRexroth新しいポンプ、OEMの新しい&元、新しいOringal |
特徴: |
高効率で長寿 |
タイプ: |
液圧ポンプ レックスロス |
名前: |
Rexrothのピストン・ポンプ、掘削機ポンプ部品のrexrothポンプ油圧ポンプ |
原産地: |
中国 |
使用: |
オイル,水力ピストンポンプ |
適用する: |
水力システム,水力ポンプ,蒸発器 |
構造: |
ピストンポンプ,水力ポンプ |
パワー: |
液体 |
圧力: |
高血圧 その他 |
燃料: |
水力,オイル |
理論: |
回転ポンプ,軸流量ポンプ,水力ポンプ |
標準または非標準: |
スタンダード |
色: |
ブラック 顧客の要求 |
材料: |
鋳鉄、鋳造物/鋼鉄/青銅色/延性がある鉄等 |
製品名: |
液圧ポンプ 本物のレックスロット液圧ギアポンプ |
保証: |
1 年 |
条件: |
100%newのRexroth新しいポンプ、OEMの新しい&元、新しいOringal |
特徴: |
高効率で長寿 |
タイプ: |
液圧ポンプ レックスロス |
名前: |
Rexrothのピストン・ポンプ、掘削機ポンプ部品のrexrothポンプ油圧ポンプ |
原産地: |
中国 |

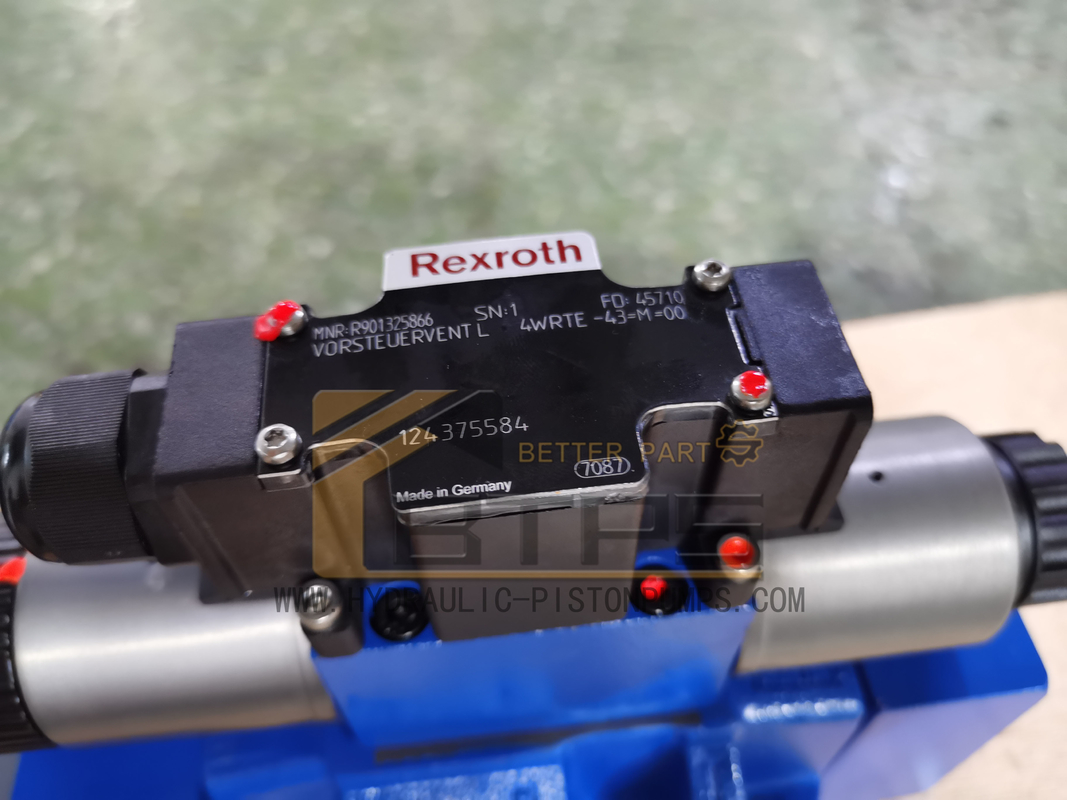

レックスロス 高速応答方向弁、パイロット操作、電気位置フィードバックおよび統合電子機器 (OBE) 付き 4WRTE
サイズ 10 … 35
コンポーネントシリーズ4X
最大動作圧力350バール
最大流量3000 l/分
公称流量 25 … 1000 l/分
| タイプ | 4書き込み | ||||||
| サイズ | 10 | 16 | 25 | 27 | 32 | 35 | |
| コンポーネントシリーズ | 4倍 | ||||||
| 設置位置 | 任意、できれば水平 | ||||||
| 地球 | kg | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| 周囲温度範囲 | °C | -20 … +50 | |||||
| DIN EN 60068-2-6に準拠した正弦波テスト | 10 ... 2000 Hz / 最大 10 g / 10 サイクル / 3 軸 | ||||||
| DIN EN 60068-2-64に準拠した騒音試験 | 20 ... 2000 Hz / 10 gRMS / 30 g ピーク / 30 分 / 3 軸 | ||||||
| DIN EN 60068-2-27に準拠した輸送衝撃 | 15 g / 11 ms / 3 ショック / 3 軸 | ||||||
| EN ISO 13849 1)に準拠したMTTFD値 | 年 | 150 | |||||
| DIN EN 60068-2-30に準拠した耐湿熱 | バリアント2: +25 °C … +55 °C、相対湿度90 % … 97 %、2サイクル á 24時間 | ||||||
| 1) | シンボル E、E1、W6、W8 の場合、縦方向の制御スプール方向には、衝撃/振動負荷のない十分な正のオーバーラップがあります。主な加速方向に関する設置方向に注意してください。 |
| タイプ | 4書き込み | ||||||||
| サイズ | 10 | 16 | 25 | 27 | 32 | 35 | |||
| 最大動作圧力 | バー | 350 | 270 | 350 | |||||
| 最大動作圧力 | ポートP | バー | 350 | 270 | 350 | ||||
| ポートA | バー | 350 | 270 | 350 | |||||
| ポートB | バー | 350 | 270 | 350 | |||||
| 最大動作圧力 | パイロット制御弁 | パイロットオイル供給1) | バー | 25 … 315 | |||||
| 最大戻り圧力 | ポートT | 内部パイロットオイル供給 | 静的 < 10 bar | ||||||
| ポートT | 外部パイロットオイル供給 | バー | 315 | 250 | 210 | 250 | |||
| ポートY | 静的 < 10 bar | ||||||||
| 公称流量2) | l/分 | 25 50 100 |
125 150 200 220 |
220 350 |
500 | 400 600 |
1000 | ||
| 最大流量 | l/分 | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
| パイロットフロー3) | l/分 | 7 | 14 | 20 | 27 | 29 | |||
| パイロットボリューム 0 … 100% | 立方センチメートル | 1.1 | 2.9 | 6.8 | 17.7 | 33.9 | |||
| 油圧作動油温度範囲 | °C | -20 … +80 | |||||||
| できれば | °C | +40 … +80 | |||||||
| 粘度範囲 | mm²/秒 | 20 … 380 | |||||||
| できれば | mm²/秒 | 30 … 45 | |||||||
| 油圧作動油の最大許容汚染度、ISO 4406 (c) 4) に準拠した清浄度クラス | ISO 4406 (c) に準拠したクラス 18/16/13 | ||||||||
| ヒステリシス | % | ≤ 0.1 | |||||||
| 応答感度 | % | ≤ 0.05 | |||||||
| 温度ドリフト | %/10°C | < 0.3 | |||||||
| 1) | システムを完璧に動作させるには、210 bar を超える圧力に対して外部パイロット オイル供給を推奨します。 |
| 2) | Δp = 5 bar/制御エッジでqV nom ±10%。Δp の偏差に対する流量については式を参照してください。 |
| 3) | ポートXまたはYで0～100%（315 bar）のステップ入力信号 |
| 4) | 油圧システムでは、コンポーネントに指定された清浄度クラスを遵守する必要があります。効果的な濾過により、故障を防ぎ、同時にコンポーネントの寿命を延ばすことができます。フィルターの選択については、www.boschrexroth.com/filter を参照してください。 |
| 油圧油 | 分類SAARion | 適切なシーリング材 | 標準 | データシート | |
| 鉱物油 | HL、HLP、HLPD、HVLP、HVLPD | NBR、FKM | 51524 規格 | 90220 | |
| 生分解性 | 水に溶けない | ヘット | NBR、FKM | 15380 認証 | 90221 |
| ヒース | フッ化水素 | ||||
| 水に溶ける | ヘパリン | フッ化水素 | 15380 認証 | ||
| 難燃性 | 無水 | HFDU、HFDR | フッ化水素 | 12922 規格 | 90222 |
| 水を含む | HFC（フックスハイドロサーム46M、ペトロファーウルトラセーフ620） | ノンブル | 12922 規格 | 90223 | |
|
油圧作動油に関する重要な情報: その他の油圧作動油の使用に関する詳細情報およびデータについては、上記のデータシートを参照するか、当社までお問い合わせください。
▪
バルブの技術データ（温度、圧力範囲、ライフサイクル、メンテナンス間隔など）に関しては制限がある場合があります。
▪
使用する油圧流体の発火温度は、ソレノイドの最大表面温度より 40 K 高くなければなりません。
▪
難燃性 - 含水:
▪
最大動作圧力210バール
‐
制御エッジあたりの最大圧力差 175 bar
‐
タンクポートの圧力プレロードは圧力差の20%を超え、そうでない場合はキャビテーション侵食が増加する。
‐
鉱油HL、HLPを使用した場合のライフサイクル50～100%と比較
‐
最高作動油温度 50 °C
‐
|
|||||
| タイプ | 4書き込み | ||
| 電圧タイプ | 直流電圧 | ||
| 電源 | 公称電圧 | 電子公社 | 24 |
| 下限値 | 電子公社 | 18 | |
| 上限値 | 電子公社 | 35 | |
| 最大許容残留リップル1) | ヴップ | 2.5 | |
| 最大消費電流 | アンプの | あ | 1.6 |
| 増幅器（インパルス電流） | あ | 2.7 | |
| 最大コイル温度2) | °C | 150 | |
| デューティサイクル | % | 100 | |
| 最大消費電力 | 72 VA（平均 = 24 VA） | ||
| 必要なヒューズ保護 | で | 4 (タイムラグ) | |
| DIN EN 60529に準拠した保護クラス | IP65（嵌合コネクタが取り付けられロックされている状態） | ||
| ゼロ点校正3) | % | ≤ 1 | |
| 電圧入力「A1」（差動入力） | 測定範囲 | 電子公社 | -10 ... +10 |
| 入力抵抗 | Ω | 100 | |
| 現在の入力「F1」 | 入力電流 | ミリアンペア | 4 ... 20 |
| 入力抵抗 | Ω | 100 | |
| 入力「A5」を有効にする | 低レベル | 電子公社 | 0 ... 2 |
| 上級 | 電子公社 | > 11 | |
| 1) | 供給電圧の絶対制限値を遵守してください。 |
| 2) | ソレノイドコイルの表面温度が高いため、ISO 13732-1 および ISO 4413 (接触保護) 規格を遵守する必要があります。 |
| 3) | 圧力信号特性曲線（シンボルV）に関連して、工場出荷時 |
| R900979016 | 4WRTE35E1-1000L-4X/6EG24EK31/A1M |
| R901253763 | 4WRTE35E1-1000L-4X/6EG24EK31/F1V |
| R901187312 | 4WRTE35E1-1000L-4X/6EG24ETK31/A1M |
| R901077004 | 4WRTE35E1-1000L-4X/6EG24K31/A1M |
| R901242220 | 4WRTE35E1-1000L-4X/6EG24K31/A1V |
| R901161014 | 4WRTE35E1-1000L-4X/6EG24K31/A1WB15M |
| R901349455 | 4WRTE35E1-1000L-4X/6EG24K31/F1M |
| R900762387 | 4WRTE35E1000L-4X/6EG24EK31/A1M |
| R900711869 | 4WRTE35E1000L-4X/6EG24ETK31/A1M |
| R900967988 | 4WRTE35E1000L-4X/6EG24K31/A1M |
| R901443247 | 4WRTE35E1000L-4X/6EG24K31/A1WB15M |
| R900757702 | 4WRTE35E1000L-4X/6EG24K31/F1M |
| R901428411 | 4WRTE35E1000P-4X/6EG24K31/A1M |
| R901207448 | 4WRTE35E3-1000L-4X/6EG24K31/A1M |
| R901007740 | 4WRTE35Q2-1000L-4X/6EG24EK31/A1M |
| R901407244 | 4WRTE35Q2-1000L-4X/6EG24ETK31/A5M |
| R900758758 | 4WRTE35Q2-1000L-4X/6EG24K31/A1M |
| R900966092 | 4WRTE35Q2-1000P-4X/6EG24ETK31/A1M |
| R900972121 | 4WRTE35Q2-1000P-4X/6EG24ETK31/A1WB152M |
| R901206645 | 4WRTE35Q2-1000P-4X/6EG24ETK31/A5M |
| R901172061 | 4WRTE35Q2-1000P-4X/6EG24ETK31/A5WB15M |
| R901069542 | 4WRTE35Q2-1000P-4X/6EG24K31/A1WB15M |
| R901021371 | 4WRTE35Q2-1000P-4X/6EG24K31/A5WB15M |
| R900760048 | 4WRTE35Q2-1000P-4X/6EG24TK31/A1M |
| R900729062 | 4WRTE35R1000L-4X/6EG24K31/A1M |
| R900759886 | 4WRTE35R1000L-4X/6EG24K31/A5M |
| R901055281 | 4WRTE35R3-1000L-4X/6EG24ETK31/F1M |
| R901008426 | 4WRTE35V1-1000L-4X/6EG24ETK31/A1M |
| R901026939 | 4WRTE35V1-1000L-4X/6EG24ETK31/A5M |
| R901212804 | 4WRTE35V1-1000L-4X/6EG24ETK31/F1M |
| R900972023 | 4WRTE35V1-1000L-4X/6EG24K31/A1M |
| R901223173 | 4WRTE35V1-1000L-4X/6EG24K31/A1V |
| R900731824 | 4WRTE35V1-1000L-4X/6EG24K31/A5M-280 |
| R900732765 | 4WRTE35V1-1000L-4X/6EG24K31/F1M |
| R901221545 | 4WRTE35V1000L-4X/6EG24EK31/F1M |
| R901309469 | 4WRTE35V1000L-4X/6EG24ETK31/F1M |
| R900974731 | 4WRTE35V1000L-4X/6EG24K31/A1M |
| R900978147 | 4WRTE35V1000L-4X/6EG24K31/A5M |
| R901135021 | 4WRTE35V1000L-4X/6EG24K31/A5WB15M |
| R901204542 | 4WRTE35V1000L-4X/6EG24K31/F1M |
| R901134181 | 4WRTE35V1000P-4X/6EG24ETK31/A1M-280 |
| R901360910 | 4WRTE35V1000P-4X/6EG24K31/A1M |
| R901116120 | 4WRTE35V1000P-4X/6EG24K31/A1M-280 |
| R901294422 | 4WRTE35V1000P-4X=6EG24TK31/A1V-956 |
| R900734707 | 4WRTE35V5-1000P-4X/6EG24TK31/A1M=LB |
| R901111512 | 4WRTE35W6-1000L-4X/6EG24EK31/F1M |
| R900772986 | 4WRTE35W6-1000L-4X/6EG24ETK31/A1M |
| R901369292 | 4WRTE35W6-1000L-4X/6EG24ETK31/F1M |
| R901120543 | 4WRTE35W6-1000L-4X/6EG24K31/A1M |
| R900772870 | 4WRTE35W6-1000L-4X/6EG24K31/A5M |
| R901349456 | 4WRTE35W6-1000L-4X/6EG24K31/F1M |
| R901250171 | 4WRTE35W8-1000L-4X/6EG24EK31/A1M |
| R901251104 | 4WRTE35W8-1000L-4X/6EG24EK31/A1V |
| R901252525 | 4WRTE35W8-1000L-4X/6EG24EK31/F1V |
| R901097373 | 4WRTE35W8-1000L-4X/6EG24ETK31/F1M |
| R901307851 | 4WRTE35W8-1000L-4X/6EG24K31/F1M |
| R901011140 | 4WRTE35W8-1000P-4X/6EG24EK31/F1M |
| R901146839 | 4WRTE35W9-1000L-4X/6EG24K31/A1M |
